Планирование процессов по дисциплине SRR

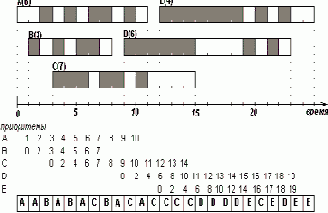

Рисунок 2.7. Планирование процессов по дисциплине SRR
Под временной шкалой здесь показаны текущие значения приоритетов процессов. Процесс A при поступлении получает приоритет 0. Поскольку на этот момент других процессов нет, процесс A начинает выполняться. Получив ЦП, процесс A попадает в категорию выбранных, поэтому при окончании кванта в момент 1 приоритет процесса A возрастает на 1. В момент 1 поступает процесс B, ему присваивается начальный приоритет 0, на текущий момент это ниже, чем приоритет A, поэтому ЦП остается у процесса A. По прошествии еще одного кванта, к моменту времени 2 приоритет процесса A увеличивается еще на 1 и становится равным 2, но приоритет процесса B, как нового, увеличивается на 2 и становится равным приоритету A. По принципу RR ЦП отдается процессу B, как дольше ожидающему. Процесс B теперь также становится выбранным и в дальнейшем его приоритет растет медленнее. Поступающий позже новый процесс C имеет нулевой начальный приоритет и вынужден ждать 3 кванта, пока его приоритет не сравняется с приоритетами выбранных процессов. Аналогичным образом происходит обслуживание и остальных поступающих процессов.
FB (foreground-background - передний-задний планы) - очередь готовых процессов расщепляется на две подочереди - очередь переднего плана и очередь заднего плана. Очереди обслуживаются по дисциплине RR, но очередь переднего плана имеет абсолютный приоритет: пока в ней есть процессы, очередь заднего плана не обслуживается. Новый процесс направляется в очередь переднего плана. Если процесс использовал установленное число N квантов в очереди переднего плана, но не завершился, он переводится в очередь заднего плана.
Обобщение дисциплины FB на n очередей с номерами 0, 1, ..., n-1 и с абсолютными приоритетами, убывающими при возрастании номера очереди, носит название MLFB (multiply level feed back - многоуровневые очереди с обратной связью). Расщепление очереди готовых процессов на две и более подочереди обеспечивает селекцию процессов по длительности - более длинные процессы попадают в очереди с большими номерами и, соответственно, с меньшими приоритетами. Дисциплина MLFB очень эффективна для систем, работающих в интерактивном режиме.
На рисунке 2.8 показаны примеры работы MLFB для N=1. Под временной шкалой показаны состояния процессов в каждый момент времени: "а" - для активного процесса и номер очереди - для неактивного. Процесс A поступает в очередь 0 и, поскольку ЦП свободен, сразу же выбирается из нее на выполнение. После использования одного кванта времени ЦП процесс A переводится в очередь 1. В этот момент (момент 1) в очередь 0 поступает процесс B. Поскольку очередь 0 имеет более высокий приоритет, чем очередь 1, на выполнение выбирается процесс B. Процесс B после использования кванта (момент 2) попадает также в очередь 1. Поскольку в момент времени 2 очередь 0 пуста, обслуживается очередь 1, из нее выбирается процесс A, который был поставлен в эту очередь раньше, чем процесс B. После этого кванта (момент 3) процесс A переходит в очередь 2, а в очереди 0 появляется новый процесс C, которому и будет отдан следующий квант. После этого кванта (момент 4) процесс C будет направлен в очередь 1. На этот момент времени мы имеем 3 процесса: процесс A в очереди 2, процесс B в очереди 1 и процесс C в очереди 1. Обслуживается очередь 1, процесс B попал в эту очередь раньше, он получает следующий квант и т. д.
